雑誌"無線と実験　MJ"　７月号2010年の新製品紹介に掲載されました


秋葉原ラジオセンター内　三栄電波　で販売中　http://www.san-ei-denpa.com/

2.5V-22V　ｘ2　可変電源キット　新発売！

　銅箔の厚味が70ミクロン（普通の2倍以上）　
　ノイズのすくないショットキバリアダイオード使用
　独立2電源　2.5-22V可変　
　中点電位がぶれない
　+/-が同じ部品、おなじ回路で同じ性能　（LM337は使いません）

オーディオの為に部品を厳選しました
オペアンプの製作や実験に最適です
自作アンプやCDプレーヤなどのグレードアップにもどうぞ。

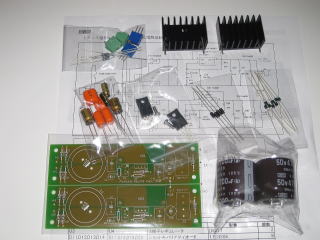

　　　　　　　　　　　　　　　　　　　　p　フィルムコンデンサは一部写真と異なる場合があります

　　　

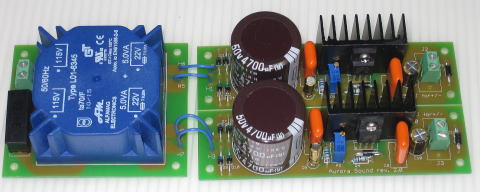

　　　電源基板キット　　　4,480円（税込）　　　トランス基板キット　3,980円（税込）　　
　

　　　　　　　　2.5V -22V　最大 1A　　　　　　　　　　　　20V 200mA　ｘ2

特長

-RIAA-EQ, フラットAMP,  ヘッドフォンAMP,　DAコンバーターに最適です

- AC100Vの入力で2.50V – 22V可変、最大200ｍAの安定化したDCが2チャンネル得られます
　
-最大電流200ｍAｘ2の場合は最大出力電圧は20Vです。

-電源基板は最大1Aまで可能です。

-ローノイズ、高レギュレーション、過負荷保護回路内蔵

-多回転型半固定トリマーで電圧を0.1V単位で微調整可能です

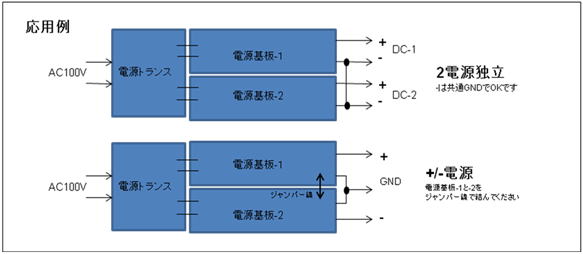

-2CHはそれぞれ独立していますので+/-の電源として使用可能

-または+5V と+3.3Vなど、2つの+電源としても使えますのでデジタル回路にもOK

∹サイズ　トランス基板80ｘ67ｍｍ，電源基板　118ｘ67ｍｍ

使用部品

-銅箔厚み７０ミクロン、通常の２倍以上、エポキシ樹脂製プリント基板、直角を排したパターン

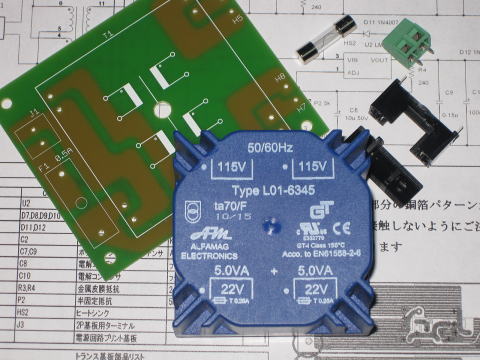

-漏れ磁束が少なく高能率なトロイダルトランス、2次側は2回路
-整流用ダイオードは日本インター社のショットキバリアダイオード使用
-高レギュレーション電源IC　LM317を使用
-電解コンデンサはハイエンドアンプにも使われている日本ケミコンのKMHとニチコンFINE GOLD　　
-高周波ノイズ除去用にフィルムコンデンサを使用

回路図

　トランス基板　　　　　　安定化電源基板

詳しい資料はここからダウンロードできます------>regulatorkit.pdf
